在現代電子科技的飛速進步中，SMD2520石英晶體諧振器占據了舉足輕重的地位。其體積小巧，作用卻不容忽視。無論是手機、電腦，還是智能家居、醫療設備，這款看似微小但功能強大的元件都發揮著至關重要的作用。SMD2520石英晶體諧振器的出現，極大地提升了電子設備的穩定性和精確度，成為了現代電子設備中不可或缺的一部分。
SMD2520石英晶體諧振器，是一款廣泛應用于各類電子設備中的核心部件。其名稱中的“SMD”表示表面貼裝器件，意味著它可以直接焊接在電路板上；“2520”則指的是其封裝尺寸，具體為長2.5毫米、寬2.0毫米、高0.55毫米，展現了其小巧而精致的特點。
此類諧振器的主要功能是提供穩定的時鐘信號，確保設備的正常運行。它利用石英晶體的壓電效應，當電流通過石英晶體時，晶體將產生機械振動，而這種振動的頻率正是我們所需的時鐘信號。因此，SMD2520石英晶體諧振器在電路中扮演著至關重要的角色，堪稱電路系統的“心臟”。
綜上所述，SMD2520石英晶體諧振器憑借其小巧的尺寸和穩定的性能，已經成為許多電子設備中不可或缺的關鍵元件。它為電子設備的微型化和穩定性提供了強有力的支持，使得電子設備的性能更加強大、使用更加便捷。

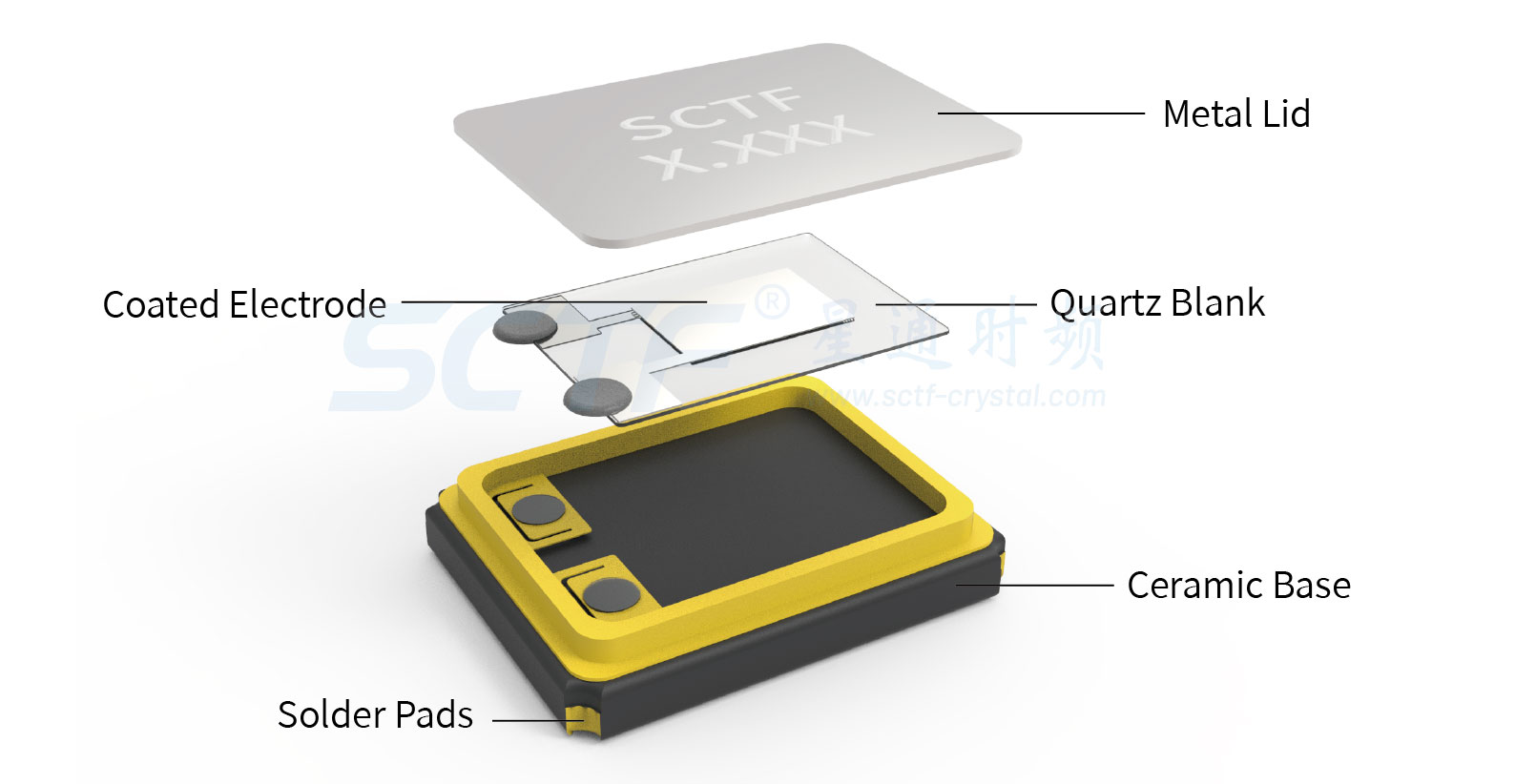

產品結構示意圖
 |  |
產品關鍵參數介紹
| 項目 | 電氣參數 |
| 系列 | 2X Series |
| 封裝 | SMD2520-4P |
| 尺寸 | 2.5×2.0×0.55mm |
| 頻率范圍 | 12MHz to 54MHz |
| 常規負載 | 6 / 8 / 9 / 10 / 12 / 20pF or 指定 |
| 常溫頻差（at 25℃） | ±10ppm max. |
| 工作溫度 | -20℃~+70℃；-40℃~+85℃ |
| 頻率溫度特性 | ±20ppm /±30ppm max. |

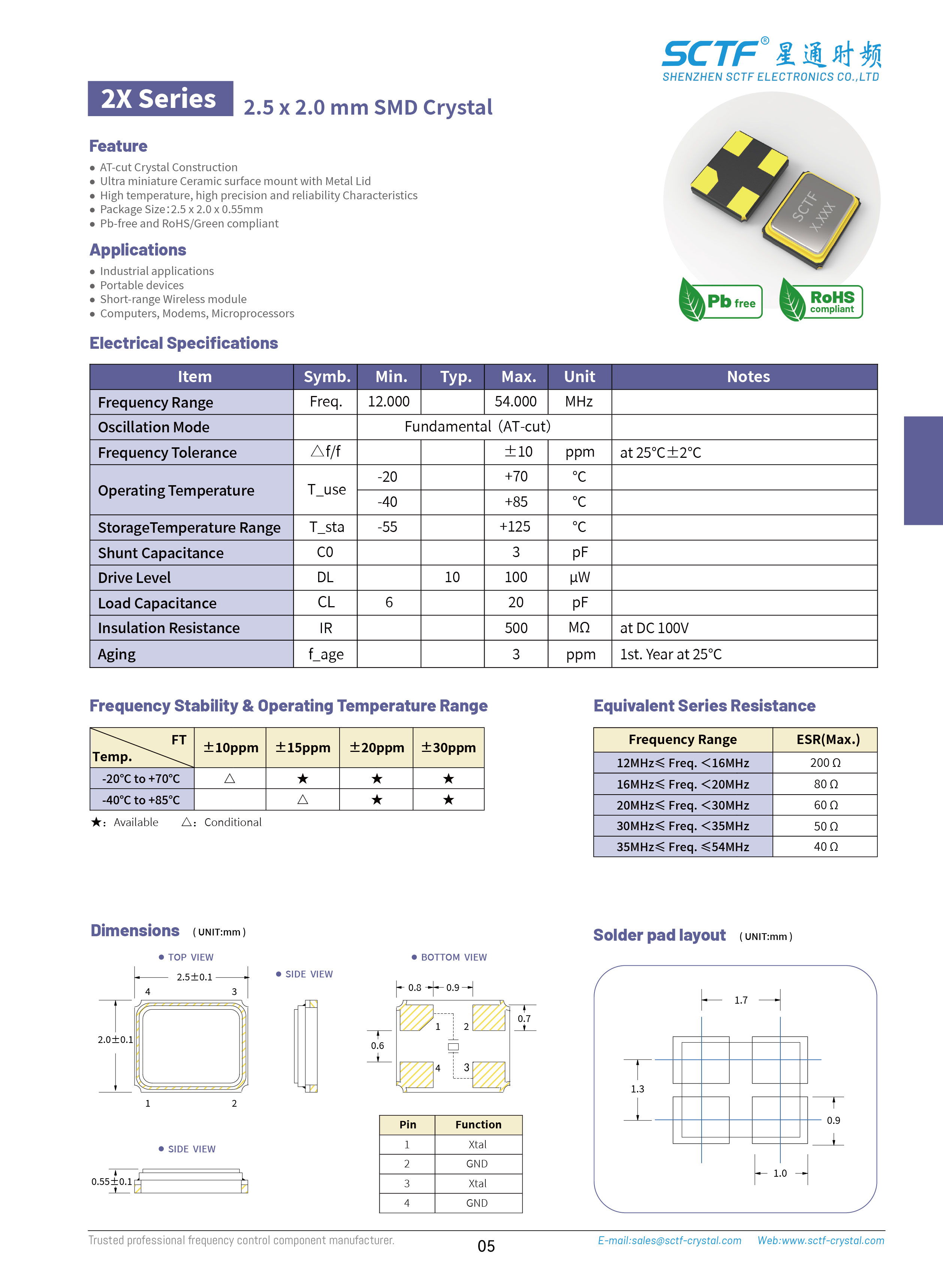

2X系列規格書參考
|
| 更多信息請參考鏈接：http://m.pfw888.com/product/product_list/id/45.html |
常規頻率及MPN參考
| 標稱頻率 | 負載電容 | MPN |
| 12MHz | 8pF | SX2B12.000F0810F30 |
| 10pF | SX2B12.000F1010F30 | |
| 12pF | SX2B12.000F1210F30 | |
| 16MHz | 8pF | SX2B16.000F0810F30 |
| 10pF | SX2B16.000F1010F30 | |
| 12pF | SX2B16.000F1210F30 | |
| 19.2MHz | 10pF | SX2B19.200F1010F30 |
| 20MHz | 8pF | SX2B20.000F0810F30 |
| 10pF | SX2B20.000F1010F30 | |
| 24MHz | 8pF | SX2B24.000F0810F30 |
| 10pF | SX2B24.000F1010F30 | |
| 12pF | SX2B24.000F1210F30 | |
| 24.576MHz | 10pF | SX2B24.576F1010F30 |
| 25MHz | 8pF | SX2B25.000F0810F30 |
| 10pF | SX2B25.000F1010F30 | |
| 12pF | SX2B25.000F1210F30 | |
| 26MHz | 8pF | SX2B26.000F0810F30 |
| 10pF | SX2B26.000F1010F30 | |
| 27MHz | 8pF | SX2B27.000F0810F30 |
| 10pF | SX2B27.000F1010F30 | |
| 27.12MHz | 8pF | SX2B27.120F0810F30 |
| 10pF | SX2B27.120F1010F30 | |
| 30MHz | 10pF | SX2B30.000F1010F30 |
| 32MHz | 10pF | SX2B32.000F1010F30 |
| 38.4MHz | 10pF | SX2B38.400F1010F30 |
| 40MHz | 8pF | SX2B40.000F0810F30 |
| 10pF | SX2B40.000F1010F30 | |
| 12pF | SX2B40.000F1210F30 | |
| 48MHz | 10pF | SX2B48.000F1010F30 |
| 50MHz | 10pF | SX2B50.000F1010F30 |
